GALVANİZLİ AYAK SİSTEMİ

Ayak Takımları

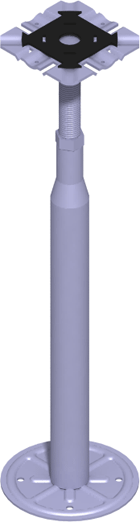

P05 Ayak Takımı

Uygulama Yüksekliği

: 50 - 220 mm

Kuşak Kullanımı

: Kuşaksız

Bilşenler

: Galvanize çelik başlık

: Galvanize çelik H=55 mm dış açılmış boru gövde

: Galvanize çelik ayak tabanı Dia. 90 mm

: M16 galvanize çelik tij

: M16 galvanize çelik kilitleme somunu

: PVC başlık gasket

P03 Ayak Takımı

Uygulama Yüksekliği

: 130 - 250 mm

Kuşak Kullanımı

: K04 Model Kuşak

Bilşenler

: Galvanize çelik başlık

: Galvanize çelik H=55 mm dış açılmış boru gövde

: Galvanize çelik ayak tabanı Dia. 90 mm

: M16 galvanize çelik tij

: M16 galvanize çelik kilitleme somunu

: PVC başlık gasketi


P04 Ayak Takımı

Uygulam Yüksekliği

: 250 - 650 mm

Kuşak Kullanımı

: K04/K02 Model Kuşak

Bilşenler

: Galvanize çelik başlık

: Galvanize çelik Dia. 22 mm boru gövde

: Galvanize çelik ayak tabanı Dia. 90 mm

: M16 galvanize çelik tij

: M16 galvanize çelik ayar ve kilitleme somunu

: PVC başlık gasketi

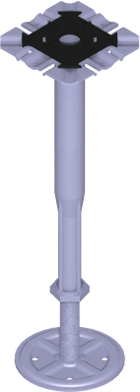

P02 Ayak Takımı

Uygulama Yüksekliği

: 600 - 1500 mm

Kuşak Kullanımı

: K02 Model Kuşak

Bilşenler

: Galvanize çelik başlık

: Galvanize çelik Dia.32 mm dış açılmış boru gövde

: Galvanize çelik ayak tabanı Dia. 120 mm

: M18 galvanize çelik tij

: M18 galvanize çelik kilitleme somunu

: PVC ayak gasketi

P10 Sismik Dayanımlı Ayak Takımı

Uygulama Yüksekliği

: 80 - 400 mm

Kuşak Kullanımı

: K10 Model Kuşak

Bilşenler

: Galvanize çelik başlık

: Galvanize çelik 20x20x2 mm gövde

: Galvanize çelik ayak tabanı Dia. 120 mm

: M16 galvanize çelik tij

: M16 galvanize çelik ayar somunu

Kuşak Takımları

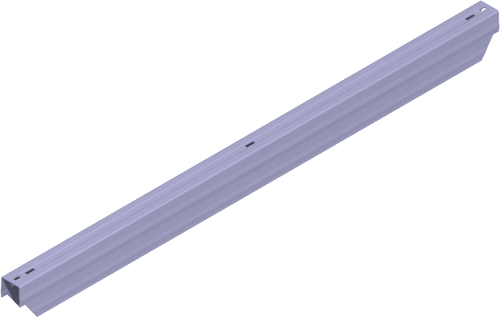

K04 Kuşak Takımı

Bileşenler

: 1.0 mm Galvanize Çelik Sac Kuşak

: PVC Kuşak Gasketi

Kesit

: 21x19 mm

Uzunluk

: 565 mm

Bağlantı

: Ayak başlığına sabitlenen M5 vida

Uyumlu Olan Altyapı

: Flopal P03, P04 ve P02 Ayak Takımı

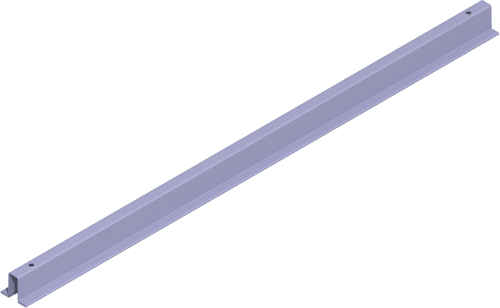

K02 Kuşak Takımı

Bileşenler

: 1.0 mm Galvanize Çelik Sac Kuşak

: PVC Kuşak Gasketi

Kesit

: 21x38 mm

Uzunluk

: 565 mm

Bağlantı

: Ayak başlığına sabitlenen M5 vida

Uyumlu Olan Altyapı

: Flopal P04 ve P02 Ayak Takımı

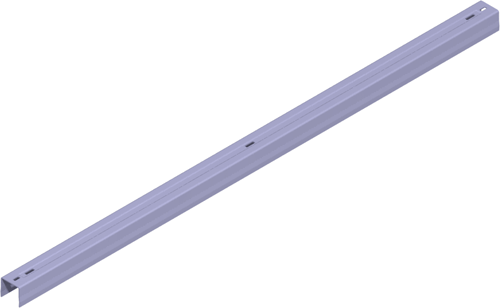

K10 Sismik Dayanımlı Kuşak Takımı

Bileşenler

: 1.0 mm Galvanize Çelik Sac Kuşak

: PVC Kuşak Gasketi

Kesit

: 25x25 mm

Uzunluk

: 565 mm

Bağlantı

: Ayak başlığına sabitlenen M5 vida

Uyumlu Olan Altyapı

: Flopal P10 Ayak Takımı
